Quando é necessário coletar dados sem a presença de operador e sem o uso de computadores, os Data Loggers são a solução.

O modelo DLG0221 possui dois canais e tem como característica o baixo consumo.

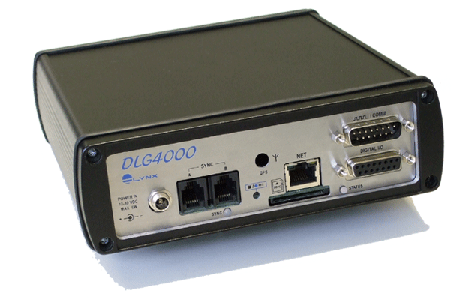

O modelo DLG4000 possui 8 canais e tem como característica a flexibilidade e grande quantidade de recursos.

Características

O DLG400 é um Data Logger que também pode operar como sistema de aquisição de dados. Como datalogger ele pode armazenar até 32 GBytes de dados em cartão SD ou micro SD.

Como sistema de aquisição de dados ele pode enviar dados para um computador que irá apresenta-los armazena-los em tempo real. A comunicação é feita através de rede Ethernet.

Seu design prático aliado ao seu gabinete em alumínio extrudado lhe conferem uma distinção e robustez que permite a instalação e utilização do DLG4000 nos mais diversos ambiente

Flexibilidade

• Suas entradas analógicas podem ser configuradas individualmente para diversos tipos de sensor: termopares, Pt100, acelerômetros tipo CCP, strain gages em ¼, ½ e ponte completa. A configuração é feita por software.
• GPS (opcional )para sincronismo e/ou gravação de posição;
• Alimentação DC (10 a 30 VDC) direta ou com adaptador AC para 90~240 VAC.

Alto desempenho

• Frequência de amostragem máxima de 12.000 amostras/s para cada canal no modo Aquisição de Dados, 2.000 amostras/s no modo Datalogger;
• Gravação contínua de dados.

Facilidade de uso

• Calibração por software;
• Gravação programada ou sequencial;
• Recuperação de dados por navegador web ou por retirada do cartão SD;

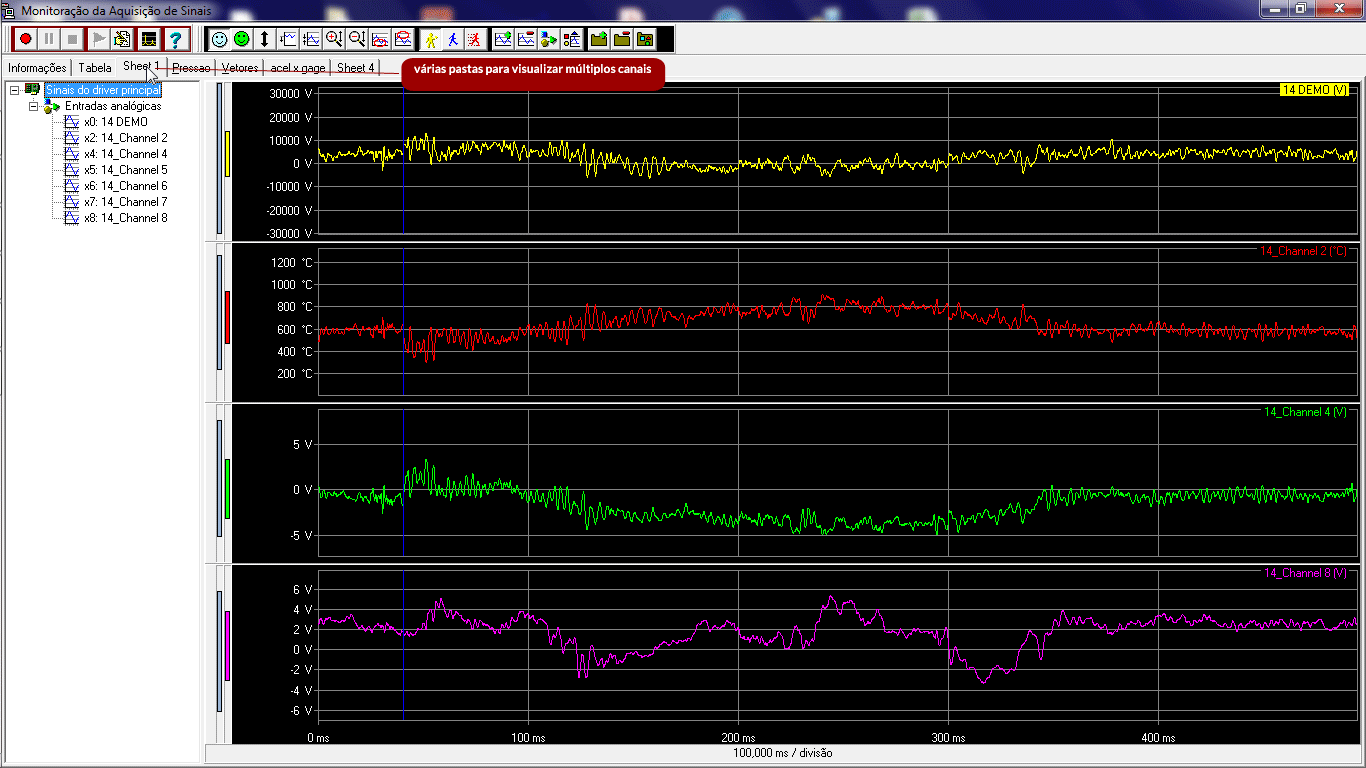

• Visualização e processamento de dados usando o programa AqDAnalysis (Lynx).

Entradas analógicas

• 4 ou 8 canais de entrada analógica com resolução de 16 bits;
• Configuração por software para suportar os seguintes tipos de entrada: sensores resistivos em ponte (¼, ½ e completa de ponte 120 Ohm), sensores potenciométricos, termopares, Pt100, tensão (de ±3,5 mV até ±10 V), corrente (até ±40 mA), sensores tipo IEPE - Integrated Electronics Piezo Electric (também conhecido pelos nomes proprietários ICP®, Isotron®, Deltratron®, Piezotron®);
• Ganho selecionável por software (de x1 até x3000 na sequência 1-3-10);
• Frequência de amostragem máxima de 12.000 amostras/s para cada canal, com filtro anti-aliasing tipo Butterworth fixo em 4.000 Hz. Pode-se selecionar frequências mais baixas para aquisição;
• Balanço ajustável por software até ±20 mV;
• Calibração de sensores em ponte por shunt (resistor de precisão interno);
• Alimentação DC para sensores em ponte: 1,0V, 2,5V e 3,3V;
• Para entrada de tensão, offset ajustável por software até ±10V;
• Possibilidade de alimentação DC de sensores tipo Micro-Electro-Mechanical Systems (MEMS) com tensão de 2,5 V, 3,3 V, 5V;
• Capacidade de fornecer alimentação simétrica de ±12 V (20 mA por canal) para alimentar sensores externos;
• Conector de entrada tipo DB9 fêmea. Acessório externo de conversão para borne de aparafusar.

Gravação de dados

• Seleção individual dos canais a serem gravados;
• Capacidade de aquisição síncrona com outros sistemas Lynx compatíveis;

Modo Datalogger

• Gravação de sinais com taxa de aquisição selecionável (única para todos os canais), máximo de 2.000 amostras/s por canal;
• Gravação dos arquivos de série temporal em formato TEM compatível com o programa AqDados Lynx;
• Cartão de memória de 8GB SDHC, incluso com o equipamento;
• Possibilidade de gravar até 32GB de dados com um cartão tipo SDHC de 32GB (não incluso);
• Possibilidade de escolher o modo da gravação: contínuo ou periódico, com horário definido para iniciar ou início imedidato;
• Possibilidade de gravar dados de GPS (altitude, latitude, longitude, data, hora, velocidade) no formato KML e inspecioná-los no software Google Earth®;
• Gravação de até 8 canais de entrada analógica;
• Configuração das entradas com nome e unidade de engenharia;
• Descarga dos dados via browser;
• Calibração por regressão linear de leituras;
• Ensaios de longa duração (dias ou meses).

Modo Aquisição de Dados

• Coleta de sinais com taxa de aquisição selecionável (única para todos os canais), máximo de 12.000 amostras/s por canal;
• Aquisição de até 8 canais de entrada. A capacidade pode ser expandida utilizando-se outros DLG4000 sincronizados (até 4)
• Configuração das entradas com nome e unidade de engenharia;
• Calibração por regressão linear;
• Controle dos canais programáveis e configuráveis por software: funções de ajuste de balanço e calibração por shunt para sensores em ponte.
